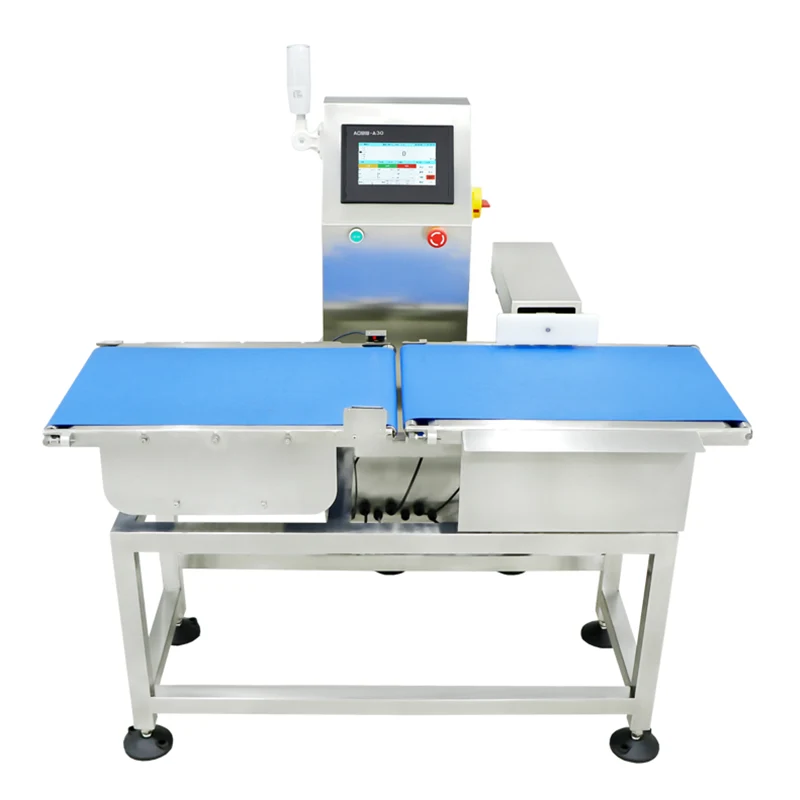

Selezionatrice ponderale intelligente ad alta velocità

La selezionatrice ponderale intelligente ad alta velocità è un sistema di pesatura in linea compatto sviluppato da Jiangsu Jutian Weighing Equipment Co., Ltd. per l'ispezione dinamica del peso di prodotti confezionati piccoli e leggeri. È progettato per funzionare a produttività elevata su linee di produzione in cui il peso dei singoli prodotti varia da pochi grammi a diversi chilogrammi e dove gli articoli fuori tolleranza devono essere identificati e rimossi senza interrompere il ciclo della linea.

L'apparecchiatura acquisisce le letture del peso durante il transito del nastro trasportatore, elabora ogni misurazione attraverso una catena di filtraggio digitale e attiva un meccanismo di scarto pneumatico o meccanico per gli articoli non conformi. Tutti gli eventi di pesatura vengono contrassegnati con data e ora e registrati per la tracciabilità.

Specifiche tecniche

Note sulle prestazioni:La precisione e la produttività sono influenzate dalle dimensioni del prodotto, dal materiale di imballaggio e dalla stabilità della linea. Le specifiche sopra riportate si basano su test di fabbrica controllati con prodotti rappresentativi. La messa in servizio in loco convalida le prestazioni effettive in condizioni di produzione.

Jiangsu Jutian Weighing Equipment Co., Ltd. è certificata ISO9001. Il Centro di ricerca e sviluppo 919 dell'azienda ha sviluppato 68 brevetti nazionali e 20 diritti d'autore di software relativi a strumenti di pesatura, algoritmi dinamici e sistemi di controllo peso automatizzati. I prodotti sono certificati CE e fabbricati in due stabilimenti produttivi.

Architettura del sistema e componenti chiave

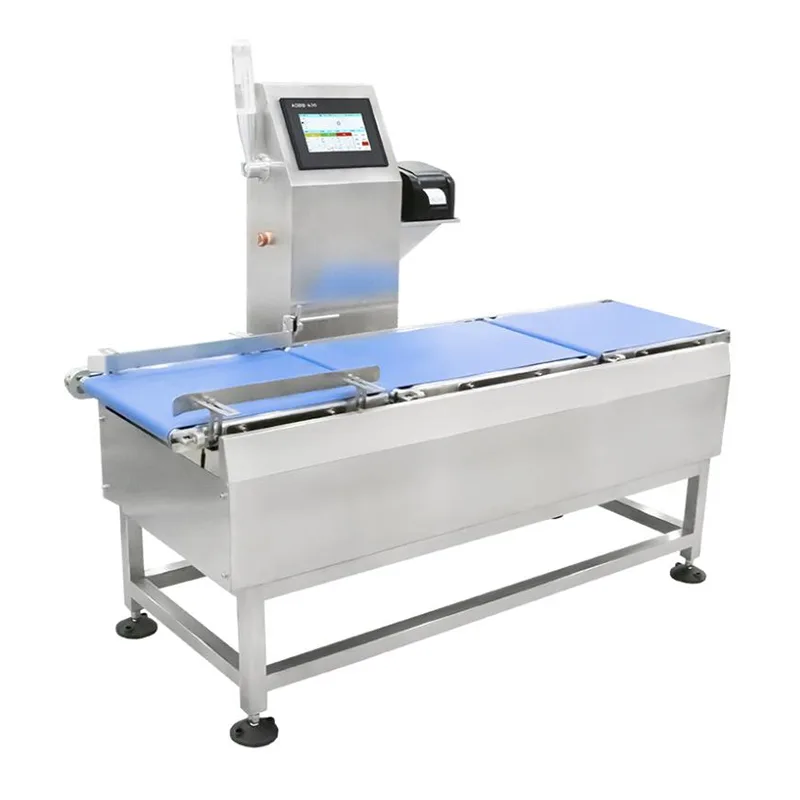

Il sistema di controllo peso è composto da tre sezioni integrate: trasportatore di ingresso, zona di pesatura e stazione di uscita con scarto. Il trasportatore di alimentazione spazia e accelera i prodotti a una velocità stabile prima che entrino nella zona di pesatura. Il trasportatore di pesatura è montato su un gruppo di celle di carico ad estensimetri isolato meccanicamente dalle sezioni di azionamento. Un sensore fotoelettrico rileva l'ingresso del prodotto e attiva la sequenza di cattura del peso. Dopo la pesatura, i prodotti passano all'uscita dove uno spintore pneumatico devia gli articoli non conformi in un contenitore di scarto o in un trasportatore separato. L'azionamento dello spintore è temporizzato utilizzando la posizione tracciata del prodotto per garantire un'espulsione precisa.

Le celle di carico vengono selezionate in base all'intervallo di peso target e ai requisiti di risoluzione. Il controller touchscreen memorizza i parametri specifici del prodotto (peso target, limiti superiore/inferiore, velocità del trasportatore e ritardo degli scarti) e visualizza statistiche di produzione in tempo reale, tra cui velocità di passaggio, conteggio degli scarti e istogramma della distribuzione del peso.

Elaborazione e comunicazione dei dati in tempo reale

I segnali di peso vengono campionati ad alta frequenza ed elaborati da un algoritmo di filtraggio digitale che compensa le vibrazioni meccaniche e il rumore del nastro. Il valore del peso elaborato viene confrontato con i limiti di tolleranza memorizzati. La decisione del sistema (pass/fail) e il peso misurato vengono trasmessi al controller di uscita per l'esecuzione dello smistamento.

Tutte le registrazioni del peso sono munite di timestamp e possono essere esportate via USB in formato CSV. Le interfacce di comunicazione (Ethernet, RS232, RS485) supportano l'integrazione dei dati con piattaforme MES, SCADA o ERP. Il sistema può essere configurato per fornire dati in modo continuo, su richiesta o dopo ogni ciclo di ispezione in base ai requisiti del sistema host.

Calibrazione e manutenzione ordinaria

La calibrazione viene eseguita tramite l'interfaccia touchscreen utilizzando pesi di prova certificati. Sono disponibili routine di calibrazione sia a punto singolo che multipunto. La procedura guidata riduce al minimo l'errore dell'operatore e non richiede lo smontaggio.

Programma di manutenzione ordinaria:
Quotidiano:Pulire la piattaforma di pesatura e la superficie del nastro trasportatore; verificare i collegamenti del cavo del sensore.
Settimanale:Ispezionare la tensione e l'allineamento del nastro trasportatore; controllare la pressione del sistema pneumatico (0,6–0,8 MPa) e il funzionamento dell'attuatore.
Mensile:Eseguire la verifica della precisione con pesi certificati; ispezionare e lubrificare i cuscinetti del trasportatore.
Risoluzione dei problemi comuni:La deriva del peso può indicare un sovraccarico del sensore o una cella di carico danneggiata; il fallimento dello scarto è spesso correlato alla caduta della pressione dell'aria o al disallineamento dello spintore. I pezzi di ricambio per gli articoli di comune usura (cinghie, filtri, sensori) sono mantenuti in inventario per una pronta sostituzione.

Prodotti tipici e scenari di ispezione

FAQ (domande frequenti)

Qual è il peso minimo del prodotto che il sistema può ispezionare in modo affidabile?
L'intervallo di pesatura specificato inizia da 5 g. L'ispezione dinamica affidabile di prodotti molto leggeri dipende dalla forma del prodotto, dal baricentro e dalla velocità del trasportatore. I prodotti con peso inferiore a 5 g possono essere valutati caso per caso durante la revisione tecnica.

In che modo il meccanismo di scarto pneumatico garantisce una rimozione precisa senza danneggiare i prodotti adiacenti?
Il tempo di scarto si basa sulla velocità del trasportatore e sul rilevamento della posizione del prodotto da parte del sensore fotoelettrico. Il controllore calcola il momento esatto in cui il prodotto non conforme raggiunge lo spintore e attiva il cilindro pneumatico per una corsa definita. La distanza tra i prodotti deve essere sufficiente affinché lo spintore possa ritrarsi prima dell'arrivo del prodotto successivo. La spaziatura minima viene determinata durante la configurazione del sistema.

Come viene mantenuta la precisione a un rendimento elevato?
Gli algoritmi di filtraggio digitale estraggono un valore di peso stabile dalla breve finestra di misurazione disponibile ad alta velocità. L'isolamento meccanico del trasportatore di pesatura riduce la trasmissione delle vibrazioni. Per le applicazioni ad altissima velocità, il compromesso tra produttività e precisione viene discusso durante le specifiche del sistema e la precisione ottenibile viene confermata attraverso test dinamici con campioni di prodotti dei clienti.

La selezionatrice ponderale può gestire prodotti che non sono rigidamente piatti sul fondo?
I prodotti con basi irregolari o flessibili possono presentare una maggiore variazione di peso durante la pesatura dinamica. È possibile prendere in considerazione materiali personalizzati per nastri, binari di guida o trasportatori specifici del prodotto per stabilizzare gli articoli durante il trasporto. I campioni di prodotto vengono generalmente testati durante la fase di progettazione per determinare se sono necessari ulteriori elementi di fissaggio.

Qual è la procedura per passare da un prodotto all'altro?
I parametri del prodotto (peso target, limiti di tolleranza, velocità del trasportatore e impostazioni di scarto) vengono memorizzati come preimpostazioni con nome nel controller touchscreen. L'operatore seleziona il prodotto desiderato dal menu e tutti i parametri vengono caricati automaticamente. Non sono necessarie regolazioni meccaniche per prodotti della stessa dimensione e classe di peso. Dopo il cambio si consiglia un controllo della calibrazione con un peso di riferimento.
