Bilancia di codifica a rulli motorizzati

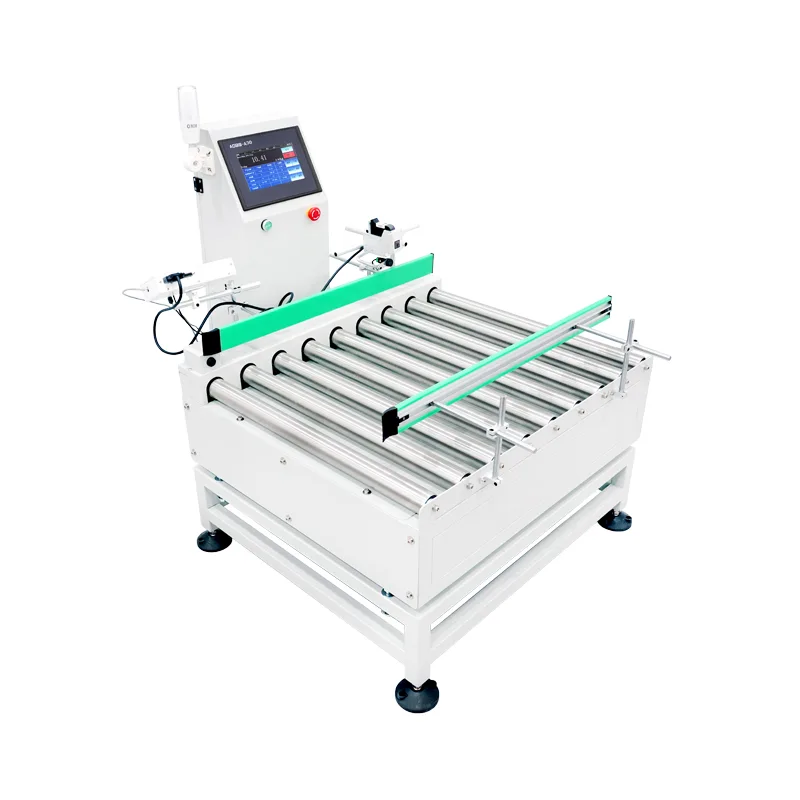

La bilancia di codifica a rulli motorizzati (modello JDT-GT-A30) è un sistema di controllo peso e marcatura dinamico prodotto da Jiangsu Jutian Weighing Equipment Co., Ltd. Combina trasporto a rulli motorizzati, pesatura in movimento, codifica automatica e registrazione dei dati in tempo reale all'interno di un'unica unità integrata. L'apparecchiatura è progettata per linee di produzione automatizzate in cui sono richieste la verifica del peso in linea e la tracciabilità del prodotto come parte del flusso di lavoro del controllo qualità.

L'implementazione tipica avviene nei punti di ispezione di fine linea, dove i prodotti in uscita da una stazione di riempimento o imballaggio devono essere pesati, contrassegnati con dati di lotto o peso e registrati nel sistema di registrazione digitale della fabbrica prima della pallettizzazione o della spedizione. Il sistema a rulli motorizzati si sincronizza con la velocità del trasportatore a monte, eliminando la necessità di trasferire manualmente il prodotto tra le operazioni di pesatura e codifica.

Parametri tecnici fondamentali

Nota sulla precisione:La precisione del rilevamento dipende dal peso, dalle dimensioni, dalla stabilità di trasporto e dalle condizioni ambientali del prodotto misurato. I valori di precisione dichiarati sono ottenibili in condizioni di calibrazione di fabbrica controllate con campioni di prodotto rappresentativi. Le effettive prestazioni in loco vengono verificate durante la messa in servizio.

Jiangsu Jutian Weighing Equipment Co., Ltd. è certificata ISO9001. La bilancia di codifica a rulli motorizzati è certificata CE. L'azienda detiene 68 brevetti nazionali e 20 copyright di software, con attività di ricerca e sviluppo dedicate presso il Centro di ricerca e sviluppo 919 e produzione in due stabilimenti di produzione a Kunshan e Zhejiang.

Processo di sviluppo e produzione

1. Analisi dei requisiti e revisione tecnica:Per le configurazioni standard valgono direttamente i parametri tecnici sopra indicati. Per la personalizzazione non standard, il nostro team di ingegneri valuta le dimensioni del prodotto, la produttività richiesta, le specifiche dell'interfaccia di codifica e i punti di integrazione della linea esistenti prima di confermare il progetto finale dell'apparecchiatura.

2. Assemblaggio meccanico:I telai dei rulli sono realizzati in acciaio al carbonio con trattamento superficiale o in acciaio inossidabile 304 per ambienti soggetti a corrosione. I motori di azionamento sono dimensionati in base alla capacità di carico e alla velocità del trasportatore specificate. Le celle di carico sono installate sotto la sezione di pesatura con isolamento meccanico dall'azionamento del trasportatore per evitare interferenze dovute alle vibrazioni.

3. Integrazione elettrica e configurazione software:Il controller touch screen della serie 919 è programmato con i parametri di pesatura, i protocolli di comunicazione e i driver di interfaccia di codifica richiesti. Le connessioni della stampante o del codificatore a getto d'inchiostro sono configurate e testate per la sincronizzazione dei dati.

4. Calibrazione e test dinamici:Ogni unità viene sottoposta a calibrazione statica con pesi certificati, seguita da test dinamici utilizzando campioni di prodotto rappresentativi alla velocità del trasportatore specificata. La logica dell'allarme fuori tolleranza e la sequenza di avvio/arresto del trasportatore vengono verificate su più cicli.

5. Verifica dell'invecchiamento e della stabilità:Il sistema completo funziona continuamente per un minimo di 48 ore per confermare la stabilità elettronica, l'allineamento meccanico e l'affidabilità del software in condizioni di funzionamento prolungato.

6. Ispezione pre-imbarco:Prima dell'imballaggio e della spedizione viene completata una lista di controllo documentata che copre l'accuratezza della pesatura, la funzionalità di codifica, gli interblocchi di sicurezza e la conformità elettrica.

Flusso di lavoro operativo

I prodotti entrano nella sezione di pesatura tramite rulli motorizzati sincronizzati con il trasportatore a monte. La cella di carico acquisisce i dati di peso in movimento; il controller confronta il valore misurato con i limiti superiore e inferiore preimpostati. I prodotti che rientrano nell'intervallo accettabile vengono inviati alla stazione di codifica, dove viene applicato il codice batch, il valore del peso o la marca temporale. I prodotti al di fuori della tolleranza attivano un arresto del trasportatore o un segnale di allarme in base alla modalità operativa configurata. Tutti i dati di pesatura e codifica vengono memorizzati localmente e possono essere trasmessi a un sistema host tramite l'interfaccia di comunicazione configurata.

L'esportazione dei dati supporta il formato CSV per l'analisi dei fogli di calcolo e l'inserimento diretto nel database tramite API o adattamento del protocollo. Il controller può memorizzare più preimpostazioni di prodotto, consentendo un rapido passaggio tra diversi SKU senza ricalibrazione.

Quando selezionare una bilancia di codifica a rullo motorizzato

Linee automatizzate a flusso continuo:A differenza delle stazioni di controllo peso manuali o non motorizzate, i rulli motorizzati mantengono lo slancio del prodotto e il ritmo della linea, rendendo questa attrezzatura adatta per linee di produzione in cui è richiesta uniformità di produttività e la pesatura manuale creerebbe un collo di bottiglia.

Requisiti di tracciabilità in linea:In settori quali quello alimentare, farmaceutico o dei componenti automobilistici, i requisiti normativi o dei clienti spesso impongono che ogni prodotto o lotto riporti un record di peso verificabile collegato alla data di produzione, al turno o al numero di linea. Questa apparecchiatura integra pesatura e codifica in un unico passaggio tracciabile.

Integrazione con i sistemi digitali di fabbrica:Le interfacce di comunicazione supportano lo scambio di dati con piattaforme MES ed ERP, consentendo ai dati sul peso di confluire in dashboard di qualità, report di produzione o flussi di lavoro di rilascio dei lotti senza trascrizione manuale.

Scenari applicativi verificati

FAQ (domande frequenti)

Come si integra la funzione di codifica con il sistema di pesatura?
Il controller touch screen trasmette il valore di peso acquisito, la marcatura temporale e le informazioni sul lotto preimpostato al dispositivo di codifica collegato (stampante a getto d'inchiostro, stampante a trasferimento termico o applicatore di etichette) tramite un'interfaccia di comunicazione configurata. Il segnale di attivazione della codifica è sincronizzato con il sensore di posizione del trasportatore per garantire un posizionamento accurato sul prodotto.

L'attrezzatura può gestire prodotti di dimensioni diverse sulla stessa linea?
La larghezza del rullo e la velocità del trasportatore sono progettate in base al prodotto più grande della gamma specificata. Per le linee che elaborano prodotti di diverse dimensioni, è possibile memorizzare nel controller le impostazioni di cambio preimpostate, consentendo agli operatori di passare da una configurazione di prodotto all'altra senza alcuna regolazione meccanica. Le guide specifiche del prodotto sono disponibili come accessori opzionali.

Cosa determina la precisione di pesatura di un sistema a rulli motorizzati?
La precisione è influenzata dal peso del prodotto, dalle dimensioni, dalla velocità durante la pesatura, dalle vibrazioni delle apparecchiature adiacenti e dalle condizioni ambientali come il flusso d'aria. Le specifiche di precisione fornite si basano su test controllati con prodotti rappresentativi. La verifica in loco durante la messa in servizio stabilisce le prestazioni effettive in condizioni di produzione reali.

Quali protocolli di comunicazione sono supportati per l'integrazione MES/ERP?
Le configurazioni standard includono RS232, RS485 ed Ethernet. L'adattamento del protocollo per specifici sistemi MES o ERP viene gestito durante la fase di revisione ingegneristica. I formati di integrazione comuni includono Modbus TCP/RTU, comunicazione socket TCP/IP e scrittura diretta del database tramite l'interfaccia software fornita.

Come viene fornito il supporto post-vendita per le apparecchiature personalizzate?
Con ogni unità viene fornita la documentazione tecnica, inclusi schemi elettrici, guide per la configurazione dei parametri e specifiche del protocollo di comunicazione. Il supporto diagnostico remoto è disponibile per problemi relativi al software. Per i componenti meccanici o elettrici, i pezzi di ricambio sono immagazzinati per le configurazioni comuni e le procedure di sostituzione sono documentate nel manuale di manutenzione.
