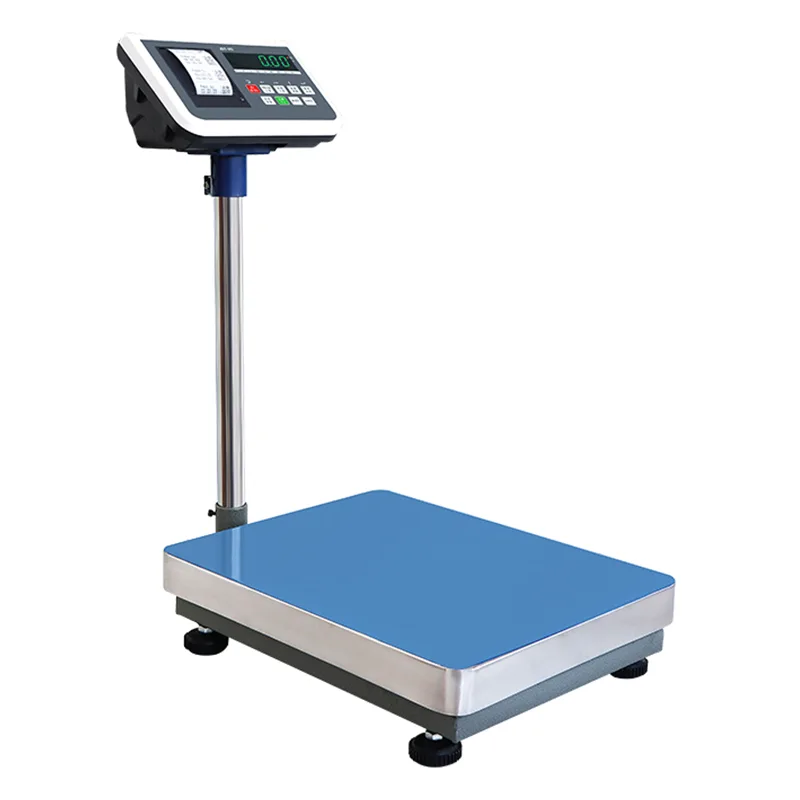

Bilancia elettronica a piattaforma con funzione di stampa etichette integrata

La bilancia elettronica a piattaforma con funzione di stampa di etichette integrata (serie JDT-JT-H8) è una stazione di pesatura e stampa stazionaria prodotta da Jiangsu Jutian Weighing Equipment Co., Ltd. Combina una piattaforma rigida in acciaio saldato, celle di carico estensimetriche, un indicatore digitale a LED e una stampante termica integrata in una singola unità. L'apparecchiatura è progettata per postazioni di lavoro in cui gli articoli vengono pesati ed è necessario generare immediatamente un registro stampato, ad esempio una scheda di peso, un'etichetta di spedizione o una ricevuta di ispezione, nel punto di misurazione.

A differenza dei sistemi di controllo peso che operano su linee di produzione in movimento, la bilancia a piattaforma della serie H8 misura il peso statico dopo che l'articolo è stato posizionato sul piatto e la lettura si è stabilizzata. La stampa viene avviata manualmente dall'operatore o automaticamente alla stabilizzazione del peso, a seconda della modalità configurata. L'apparecchiatura è adatta per banchine di ricevimento, baie di spedizione, punti di controllo del piano di produzione e stazioni di campionamento della qualità.

Specifiche del modello

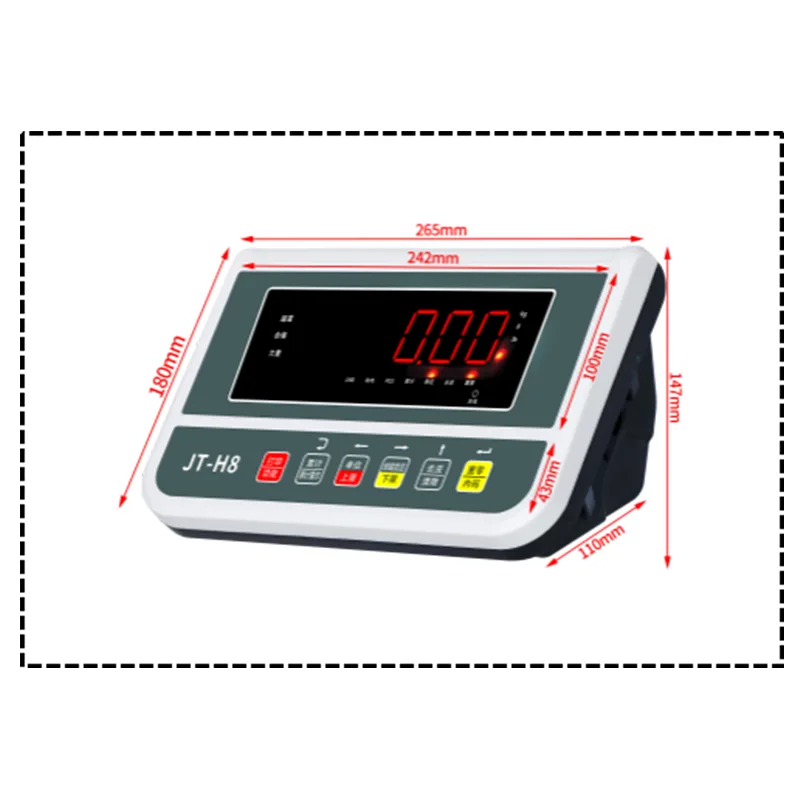

Specifiche comuni:Display: display digitale a tubo LED alto 32 mm; Unità: kg/g/lb (liberamente commutabile); Custodia indicatore: custodia in plastica ABS con 6 tasti meccanici; Alimentazione: AC 220V con batteria ricaricabile integrata 6V 4A (AC/DC doppio uso); Funzioni di base: azzeramento, tara, peso lordo/netto, accumulo, allarme integrato, memoria peso, modalità risparmio energetico; Comunicazione opzionale: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, archiviazione USB, uscita relè, uscita I/O 5 V, uscita analogica 4-20 mA; Accessori opzionali: spia di allarme tricolore, stampante esterna, ampio display, scanner di codici a barre. Le dimensioni e i materiali della piattaforma sono configurabili.

Jiangsu Jutian Weighing Equipment Co., Ltd. è specializzata in strumenti di pesatura da oltre 20 anni, in possesso della certificazione di gestione della qualità ISO9001 e della certificazione di prodotto CE. Il Centro di ricerca e sviluppo 919 dell'azienda ha sviluppato 68 brevetti nazionali e 20 diritti d'autore sul software. La produzione viene condotta in due stabilimenti con procedure standardizzate che riguardano la saldatura del telaio in acciaio, la calibrazione delle celle di carico e i test funzionali finali. Sono supportati dimensioni della piattaforma, materiali del telaio e configurazioni software non standard.

Costruzione della piattaforma e integrazione delle celle di carico

Il telaio della piattaforma di pesatura è realizzato con profilati di acciaio al carbonio, assemblati mediante saldatura continua su tutti i giunti strutturali. Dopo la saldatura, il telaio viene sottoposto a preparazione superficiale e verniciatura a smalto a forno per la protezione dalla corrosione in ambienti industriali interni. Il piatto di pesata è realizzato in acciaio inossidabile e fornisce una superficie resistente e facile da pulire a diretto contatto con gli articoli pesati.

Per strutture con requisiti ambientali specifici, è possibile specificare materiali alternativi del telaio al momento dell'ordine. La struttura interamente in acciaio inossidabile 304 è disponibile per ambienti sottoposti a lavaggio, aree di lavorazione alimentare o luoghi con elevata esposizione all'umidità. Per la lavorazione chimica o le applicazioni in atmosfera marina, è possibile specificare l'acciaio inossidabile 316 per una maggiore resistenza alla vaiolatura e alla corrosione interstiziale.

Le celle di carico sono di tipo estensimetrico, configurate in una disposizione multipunto sotto la piattaforma per fornire letture del peso stabili indipendentemente dalla posizione del carico all'interno dell'area della piattaforma. La capacità delle celle di carico è adattata alla capacità nominale della piattaforma con un margine di progettazione adeguato per adattarsi alle brevi condizioni di sovraccarico incontrate nell'uso industriale. I cavi di segnale della cella di carico vengono instradati attraverso condotti sigillati fino all'alloggiamento dell'indicatore.

Progettazione dell'alimentatore e funzionamento a doppia modalità

La bilancia funziona con l'alimentazione di rete CA (220 V) in condizioni normali, con una batteria ricaricabile incorporata da 6 V 4 A che fornisce funzionalità di backup e funzionamento senza fili. L'architettura a doppia alimentazione svolge diverse funzioni pratiche negli ambienti industriali. La batteria si carica automaticamente quando la bilancia è collegata all'alimentazione CA e fornisce un tempo operativo sufficiente per un turno di lavoro completo in condizioni di utilizzo tipiche.

Il funzionamento senza fili consente di posizionare la bilancia in luoghi in cui le prese di corrente non sono immediatamente accessibili, come stazioni di ispezione temporanee, aree di carico o punti di ricezione esterni sotto riparo. La batteria mantiene il funzionamento anche durante brevi interruzioni di corrente, prevenendo la perdita di dati durante le transazioni di pesatura. Un indicatore di batteria scarica sul display LED avvisa l'operatore quando è necessaria la ricarica. La modalità di risparmio energetico riduce la luminosità del display e l'attività del processore durante i periodi di inattività per prolungare la durata della batteria.

Flusso di lavoro di stampa e modalità operative

La stampante termica integrata accetta rotoli di carta termica standard o etichette adesive. La stampa viene avviata dall'operatore tramite un tasto dedicato sulla tastiera a membrana dell'indicatore o configurata per attivarsi automaticamente quando si ottiene una lettura del peso stabile e il peso supera una soglia minima. Il contenuto di stampa è configurabile e può includere il valore del peso (netto o lordo), unità di misura, data e ora, numero sequenziale del biglietto e testo di intestazione definito dall'utente.

L'indicatore fornisce funzioni di pesatura di base, tra cui azzeramento, tara manuale e preimpostata, commutazione della visualizzazione del peso lordo/netto e accumulo del peso per il dosaggio di più articoli. La funzione di allarme integrata supporta le impostazioni dei limiti di peso superiore e inferiore con avviso acustico quando il peso misurato non rientra nell'intervallo accettabile. La memoria del peso conserva l'ultimo peso e i totali di accumulo durante i cicli di accensione.

Posizioni tipiche di distribuzione

FAQ (domande frequenti)

Qual è la differenza tra la costruzione della piattaforma in acciaio al carbonio e quella in acciaio inossidabile?
L'acciaio al carbonio con finitura smaltata a forno fornisce resistenza strutturale per ambienti industriali interni standard. La finitura in vernice protegge dalla corrosione atmosferica ma può essere danneggiata da urti o sostanze chimiche aggressive. L'acciaio inossidabile 304 offre resistenza alla corrosione intrinseca in tutto lo spessore del materiale ed è consigliato per ambienti di lavorazione alimentare, farmaceutici, chimici o umidi. L'acciaio inossidabile 316 offre ulteriore resistenza ai cloruri ed è adatto per atmosfere marine o di lavorazione chimica.

Quanto dura la batteria durante il funzionamento senza filo?
La durata della batteria dipende dalla frequenza di utilizzo, dalla luminosità del display e dall'utilizzo continuo della stampante. In un tipico utilizzo intermittente con stampa moderata, la batteria supporta un intero turno di lavoro. La stampa continua di lotti di grandi dimensioni ridurrà i tempi di esecuzione. L'indicatore di batteria scarica fornisce un avviso anticipato prima dello spegnimento automatico. La ricarica completa tramite alimentazione CA richiede diverse ore.

La funzione di stampa può essere attivata automaticamente quando un articolo viene posizionato sulla bilancia?
La bilancia può essere configurata per stampare automaticamente quando la lettura del peso si stabilizza e supera una soglia minima preimpostata. Questa modalità di stampa automatica è adatta per pesate ripetitive di articoli simili in cui non è richiesta la pressione manuale dei tasti. Per le applicazioni che richiedono la verifica dell'operatore prima della stampa, è disponibile anche la modalità di attivazione manuale.

Quali interfacce di comunicazione sono disponibili per collegare la bilancia a un computer o a una rete?
Le interfacce opzionali includono RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi e 4G IoT. Supportano la trasmissione dei dati sul peso a un PC, PLC o sistema host collegato. Il formato dati specifico e il protocollo di trasmissione sono configurati per adattarsi al sistema ricevente. L'archiviazione USB consente l'esportazione in batch delle registrazioni del peso per l'analisi offline.

Come viene calibrata la bilancia dopo l'installazione o lo spostamento?
La calibrazione viene eseguita utilizzando pesi di prova certificati adeguati alla capacità della piattaforma. È possibile accedere alla procedura, a punto singolo o multipunto, tramite il tastierino dell'indicatore seguendo il menu di calibrazione nel manuale dell'utente. Per portate di diverse centinaia di chilogrammi, si consigliano più punti di calibrazione nell'intervallo per verificare la linearità. Si raccomanda la verifica della calibrazione a intervalli regolari come parte del sistema di qualità della struttura.
