Bilance per trasportatori a rulli intelligenti non motorizzate interamente in acciaio inossidabile

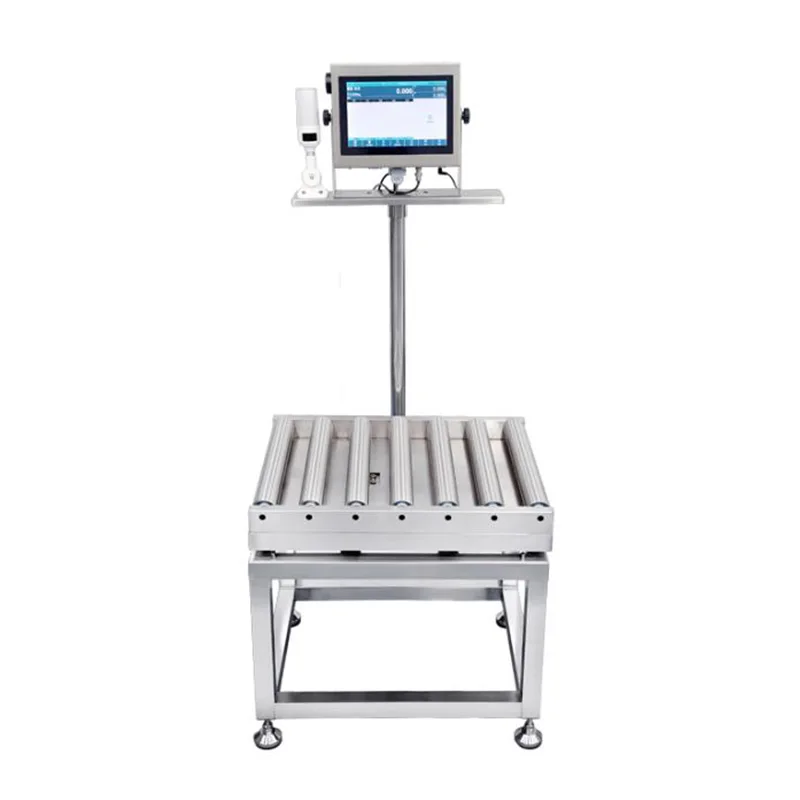

Le bilance per trasportatori a rulli intelligenti non motorizzate, interamente in acciaio inossidabile, sono una piattaforma di pesatura statica prodotta da Jiangsu Jutian Weighing Equipment Co., Ltd. È progettata per postazioni di lavoro in cui le merci devono essere pesate durante il trasferimento manuale o per gravità, come banchine di ricezione, punti di ispezione pre-spedizione, stazioni di materiali della linea di produzione e zone di inventario di magazzino. L'apparecchiatura combina un piano a rulli in acciaio inossidabile 304, un gruppo di celle di carico strutturalmente integrato e un indicatore di pesatura digitale all'interno di una singola unità.

La merce viene posizionata sulla superficie del rullo manualmente o tramite una sezione trasportatrice adiacente. I rulli consentono di posizionare o spostare l'articolo sulla piattaforma di pesatura senza sollevarlo. Le celle di carico misurano il peso statico una volta che l'articolo è a riposo e l'indicatore visualizza, registra o trasmette la lettura. Non viene utilizzato alcun motore esterno per il meccanismo a rulli, eliminando la necessità di cinghie di trasmissione, controller del motore e componenti elettrici associati presso la stazione di pesatura.

Specifiche tecniche (configurabile)

Note di configurazione:La capacità di pesatura, le dimensioni della piattaforma, il diametro dei rulli e la spaziatura dei rulli vengono specificati durante l'ordine per corrispondere alla gamma di dimensioni del prodotto e al flusso di lavoro previsti. Il valore della divisione corrisponde alla capacità selezionata per fornire una risoluzione di misurazione adeguata per l'applicazione.

Jiangsu Jutian Weighing Equipment Co., Ltd. opera secondo un sistema di gestione della qualità certificato ISO9001, con certificazione CE per i suoi prodotti. L'azienda detiene 68 brevetti nazionali e 20 copyright di software sviluppati attraverso il suo Centro di ricerca e sviluppo 919. La produzione viene condotta in due impianti di produzione con procedure di controllo qualità standardizzate che coprono l'ispezione dei materiali, la saldatura e l'assemblaggio, la calibrazione delle celle di carico e i test funzionali finali.

Selezione dei materiali e progettazione strutturale

Il telaio e i gruppi rulli delle bilance per trasportatori a rulli intelligenti non motorizzati, interamente in acciaio inossidabile, sono realizzati in acciaio inossidabile 304. Questa selezione di materiali soddisfa diversi requisiti operativi comuni negli ambienti di pesatura industriale. L'acciaio inossidabile 304 fornisce una resistenza intrinseca alla corrosione, rendendo l'apparecchiatura adatta per strutture in cui la bilancia può essere esposta a umidità, detergenti o atmosfere leggermente corrosive, come impianti di lavorazione alimentare, aree di produzione farmaceutica, magazzini chimici e impianti di conservazione frigorifera.

Il design strutturale completamente chiuso impedisce l'ingresso di polvere, detriti e liquidi nel compartimento delle celle di carico. Le celle di carico sono posizionate sotto il piano a rulli in una configurazione protetta meccanicamente. I giunti saldati sul telaio sono continui e levigati per eliminare le fessure in cui potrebbero accumularsi contaminanti, supportando i requisiti di igiene nelle industrie regolamentate.

Il piano a rulli è progettato per supportare merci con rigidità di base variabile. Il diametro e la spaziatura dei rulli possono essere configurati per adattarsi all'ingombro minimo del pacco o del pallet nell'applicazione. Per i prodotti con basi irregolari o imballaggi flessibili, una distanza più ravvicinata tra i rulli fornisce un supporto più uniforme e riduce la variazione di misurazione causata dalla distribuzione del carico.

Funzionamento alimentato a gravità e design a bassa manutenzione

Il meccanismo a rulli non motorizzato si basa sulla gravità o sulla forza manuale per spostare le merci sulla piattaforma di pesatura. Quando il piano a rulli è installato con una leggera inclinazione o quando le merci vengono spinte manualmente, i rulli ruotano liberamente su cuscinetti sigillati, consentendo agli articoli di scivolare in posizione per la pesatura e di uscire dopo la misurazione. Questo design elimina la necessità di motori di azionamento, cinghie, catene o controller del motore sulla stazione di pesatura.

L'assenza di componenti di azionamento alimentati riduce diverse considerazioni operative. Il consumo energetico della stazione di pesatura è limitato all'indicatore digitale. La manutenzione ordinaria si limita all'ispezione periodica dei cuscinetti a rulli, alla pulizia della piattaforma e alla verifica della calibrazione. Non ci sono cinghie di trasmissione da tensionare o sostituire, spazzole del motore da usurare e nessun componente elettrico nel gruppo del rullo per proteggerlo dal lavaggio o dall'esposizione alla polvere.

Funzioni dell'indicatore e comunicazione

L'indicatore touchscreen a colori fornisce funzioni di pesatura standard tra cui azzeramento, tara, conversione di unità (kg/g/lb) e accumulo di peso. La funzione di allarme integrata supporta limiti di peso superiori e inferiori configurabili, con avvisi visivi e acustici attivati ​​quando un peso misurato non rientra nell'intervallo accettabile. Questa modalità di controllo peso consente alla bilancia di fungere da stazione di controllo qualità manuale senza apparecchiature aggiuntive.

La capacità di archiviazione dei dati di 10.000 o più record supporta la tracciabilità dei lotti e la riconciliazione dell'inventario. I record archiviati possono essere esportati tramite USB in formato CSV per analisi o documentazione. Le interfacce di comunicazione opzionali (RS232, Wi-Fi, Ethernet) consentono la trasmissione dei dati in tempo reale a un PC, PLC o sistema host collegato. La configurazione del protocollo viene gestita durante la configurazione del sistema per corrispondere alla piattaforma ricevente.

Posizioni tipiche di distribuzione

FAQ (domande frequenti)

Perché scegliere l'acciaio inossidabile 304 rispetto all'acciaio al carbonio per il telaio della bilancia?
L'acciaio inossidabile 304 garantisce resistenza alla corrosione senza la necessità di vernici o rivestimenti che possono scheggiarsi o degradarsi nel tempo. Negli ambienti di lavorazione alimentare, farmaceutici, chimici o ad alta umidità, l'acciaio al carbonio con finitura verniciata può sviluppare ruggine in corrispondenza di graffi o punti di saldatura. L'acciaio inossidabile 304 è compatibile con le procedure standard di pulizia e sanificazione utilizzate nelle industrie regolamentate.

Come funziona il meccanismo a rulli senza motore?
I rulli sono montati su cuscinetti sigillati e ruotano liberamente. Le merci vengono spostate sulla piattaforma mediante spinta manuale o installando la bilancia con una leggera inclinazione in modo che la gravità faccia avanzare gli articoli. Questo design è adatto alle postazioni di lavoro manuali, all'estremità di una linea di trasporto motorizzato dove lo slancio trasporta gli articoli sulla bilancia o ai punti di ispezione ausiliari dove non è richiesto il trasporto motorizzato.

Come viene influenzata la precisione quando si pesano oggetti che non sono rigidamente piatti?
Gli articoli con basi irregolari o flessibili devono essere supportati su più rulli. La spaziatura dei rulli può essere ridotta durante la configurazione per fornire un supporto più uniforme. Per prodotti quali sacchi sfusi, fusti o carichi pallettizzati con basi rigide, la spaziatura standard dei rulli è generalmente sufficiente. Il gruppo della cella di carico è progettato per sommare il carico totale indipendentemente dalla sua distribuzione sulla piattaforma.

È possibile integrare la bilancia con un sistema di gestione del magazzino esistente?
SÌ. Le interfacce di comunicazione opzionali, tra cui RS232, USB, Wi-Fi ed Ethernet, supportano l'output dei dati ai sistemi collegati. I dati sul peso, i timestamp e i record delle transazioni possono essere trasmessi in tempo reale o esportati in batch. Il formato dati specifico e il protocollo di comunicazione vengono configurati durante la configurazione per soddisfare i requisiti del sistema host.

Quale manutenzione è necessaria per il sistema a rulli non motorizzati?
L'ispezione periodica dei cuscinetti a rulli per la rotazione libera, la pulizia della superficie dei rulli e della piattaforma della bilancia e la verifica della calibrazione con pesi di prova certificati costituiscono le principali attività di manutenzione. Il design del cuscinetto sigillato non richiede una lubrificazione regolare in condizioni operative normali. La superficie in acciaio inossidabile può essere pulita con detergenti industriali standard compatibili con l'acciaio inossidabile.
